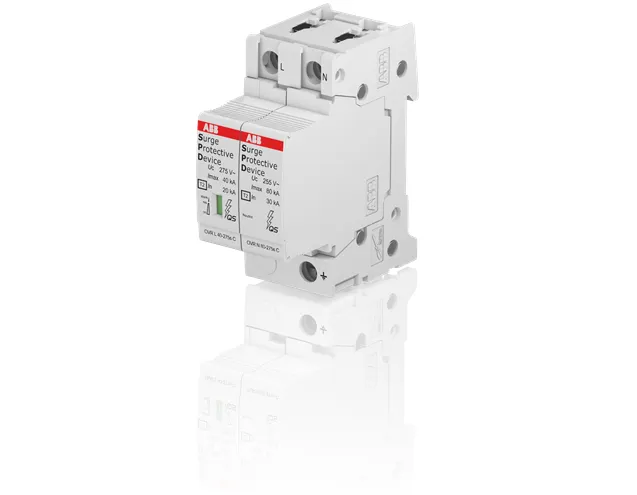

Descrizione Dati tecnici Norme di riferimento:IEC 61643-11 / EN 61643-11 Tipo di sistema di distribuzione di bassa tensione:TT TN-S Idoneo per:To protect the systems against the transient overvoltage (lightning) Tensione nominale (Ur):230 V AC Tensione AC nominale del sistema (Uo):230 / 400 V Tensione nominale DC:350 V Livello protezione tensione ( Up):1.4 kV (L-N) 1.4 kV (N-PE) 1.4 kV (L-PE) 1.5 kV Massima tensione continua di funzionamento (Uc):(L-PE) 275 V (L-L) – V (L-N) 275 V (N-PE) 275 V Valore prova di massima tensione temporanea (UT):(L-N) 337 V (N-PE) 1200 V Potere di cortocircuito di servizio nominale (Ics):100 kA Corrente di scarica:Nominale 20 kA Massimo 40 kA Totale 80 kA Nominale (8 / 20 µs) 20 kA I (max, 8 / 20 µs) 80 kA Corrente impulsiva:I (imp, 10 / 350 µs) 2 kA Tenuta a cortocircuito Icc:100 kA Perdita di potenza:28 mW Dispositivi di protezione da cortocircuito:Curve B Breakers  125 A Curve C Breakers  125 A Fusibili Tipo gL  160 A Fusibili Tipo gG  160 A Classe scaricatore:II Numero di poli:2 Numero di poli protetti:2 Number of Conductors:2 Posizione dei terminali neutri:Right Standard di trasmissione:Optic Versione:Plug-in Tipo di montaggio:DIN rail (top hat rail) 35 mm Tipo prodotto:QS Opzioni fornite:Residential, commercial building. Funzione di manutenzione preventiva:Sì Indicatore di stato:Sì Taglia fusibile:2 modular spacing Dati ambientali Grado di protezione:IP20 Massima altitudine d’esercizio permessa:Without Derating 5000 Dichiarazione RoHS:Secondo la Direttiva CE 2011/65/CE Dimensioni Larghezza in numero di intervalli modulari:2 Larghezza prodotto:35.6 mm Altezza prodotto:88 mm Profondità prodotto:76.7 mm Peso netto prodotto:0.3 kg Limitatore di sovratensione Tipo 2 1P+N Imax 40kA Uc 275V TT-TNS - ABB OVR021N40275S
